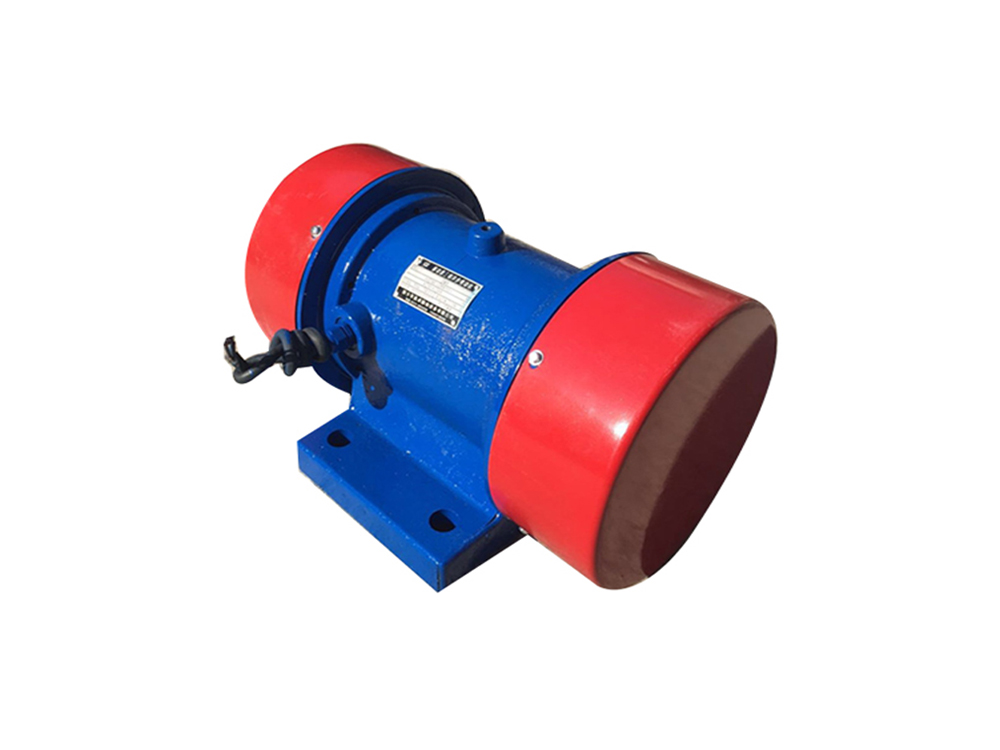

ZDS振动电机‌属于三相异步振动电机，专为工业振动机械设计，由电机本体与偏心块组构成，通过高速旋转产生离心力驱动振动设备（如振动筛、给料机）完成筛分、输送等作业。其特点是激振力可调，适配多种振动形式（垂直提升、旋转振动等），适用于煤炭、冶金、化工等高粉尘、高负载场景。

一、ZDS振动电机工作原理

‌ZDS振动电机转子轴两端安装可调偏心块组，通过三相交流电源驱动电机旋转，将电能转化为偏心块的离心力。偏心块高速旋转时，离心力公式为 ‌Fm=G/g×r×ω²‌（G为偏心块质量，r为质心距轴距离，ω为角速度），通过调节内外偏心块的夹角实现激振力无级调整。激振力通过电机底座传递至振动机械（如筛体），形成周期性振动；通过改变定子线圈相位或偏心块夹角，可调整振幅、频率及振动方向。

二、ZDS振动电机特性

⒈激振动力与功率配合得当，振动力大，机体重量轻，体积小，机械噪音低。

⒉因为振动电机是强阻型振动而不是共振，所以有稳定的振幅。

⒊振动频率范围大。电磁式激振器的振动频率是固定的，一般等于电源步率，而振动电机的振动频率可通过调整转速的办法进行大范围的调整，并且能按照不同的通途任意选择振动频率和振幅。

⒋受电源波动的影响小，电磁式激振器会由于电压变化而引起激振力发生大的变化，但振动电机中，这种变化就非常小。

⒌多机组合，可实现自同步能完成不同工艺要求。

⒍可根据振动电机的安装方式改变激振力的方向。

⒎只须调整偏心块的夹角，就可无级调整激振力和振幅。

⒏维护保养简单，由于不像电磁式那样使用弹簧，因此类似间隙调整，重量调整等维修工作可以免除，仅需要定期维修轴承。

⒐规格齐全，能满足各类振动机械的工作需要。

三、ZDS振动电机技术参数

ZDS系列振动电机技术参数
ZDS系列振动电机技术参数
型号	原型号	激振力	功率	电流	振次	A	B	H	h	b	a
型号	原型号		N	KW	A	r/min	mm	mm	mm	mm	mm
ZDS-1.5-2		1500	0.1	0.323	2860	255	160	156	80	130	40
ZDS-2-2		2000	0.15	0.5	2860	255	160	156	80	130	40
ZDS-5-2		5000	0.37	1.1	2860	385	185	190	90	150	120
ZDS-10-2		10000	0.75	1.96	2860	425	210	226	110	170	130
ZDS-20-2		20000	1.5	3	2860	480	320	285	135	260	190
ZDS-30-2		30000	2.2	4.65	2860	590	380	320	146	310	160
ZDS-2-4		2000	0.12	0.37	1450	280	160	180	80	130	40
ZDS-2.5-4	ZDS11-4	2500	0.2	0.62	1450	350	185	190	90	150	120
ZDS-5-4	ZDS21-4	5000	0.4	1.21	1450	390	210	226	110	170	130
ZDS-10-4		10000	0.75	2.25	1450	460	270	270	120	220	160
	ZDS32-4	10000	0.8	3	1450	420	230	235	120	180	170
ZDS-20-4		20000	1.1	1.5	1450	530	320	285	135	260	190
ZDS-30-4		30000	1.5	3.3	1450	540	350	340	163	280	180
ZDS-50-4		50000	2.2	6.68	1450	580	390	340	165	310	160
ZDS-80-4		80000	3.7	8.7	1450	710	460	380	195	380	125×2
ZDS-2.5-6	ZDS11-6	2500	0.2	0.695	960	350	185	190	90	150	120
ZDS-5-6	ZDS21-6	5000	0.4	1.18	960	390	210	226	110	170	130
ZDS-10-6		10000	0.75	2.2	960	510	310	285	140	220	160
ZDS-13-6	ZDS31-6	13000	0.8	2.32	960	510	310	285	140	250	165
ZDS-18-6	ZDS32-6	18000	1.1	3	960	540	320	315	163	260	190
ZDS-20-6		20000	1.5	3.5	960	530	320	315	163	260	190
ZDS-25-6	ZDS41-6	25000	1.5	3.92	960	540	350	340	163	280	180
ZDS-30-6		30000	2.2	4.9	960	540	350	340	163	280	180
ZDS-36-6	ZDS42-6	36000	2.2	5.52	960	600	380	360	190	310	225
ZDS-40-6		40000	3	6.5	960	600	380	360	190	310	225
ZDS-50-6		50000	3.7	9.15	960	700	460	390	195	380	250
ZDS-75-6		75000	5.5	12.2	960	770	480	440	210	380	125×2
ZDS-100-6		100000	7.5	17.93	960	830	460	470	230	380	140×2
ZDS-130-6		130000	9.5	21.7	960	940	550	500	250	460	140×2
ZDS-180-6		180000	14	31.87	960	1000	610	540	270	520	120×3
